它是一个什么样的编辑器？
不同于市面上流行的那种图形编辑器，比如，飞书文档里面流程编辑器，或者像 Figma 这样的 web 设计软件；本编辑器针对仓库布局的需要而产生。所谓仓库布局，就是将实际仓库里会出现的那些设备，比如，货架、库位、充电桩、输送线等，以图形的方式表现在画布上，编辑器提供用户以物理配置和业务配置的能力。
物理配置即设备的大小、位置、角度、外观等可见的数据；业务配置是那些用于描述设备和仓库软件底层逻辑所需的关系。
本编辑器的原始设计源于 CAD 稿，提供了个体配置和批量配置的能力。
为什么需要这个编辑器以及其核心功能
原本基于 JSON 文件编辑的形式比较容易出错，而且非专业人员无法参与这项工作，公司之前也开发了一两款功能单一、对技术能力要求较高的配置软件，因此需要一个包含全部仓库地图制作流程的软件，用以规范工作流程，并且确保配置的准确性。
核心功能：
- 导入：从 CAD 稿初始化
- 编辑：设备的物理和业务配置
- 导出：地图文件
- 多用户协同
- 服务端 undo/redo
- 输送线编辑
设计

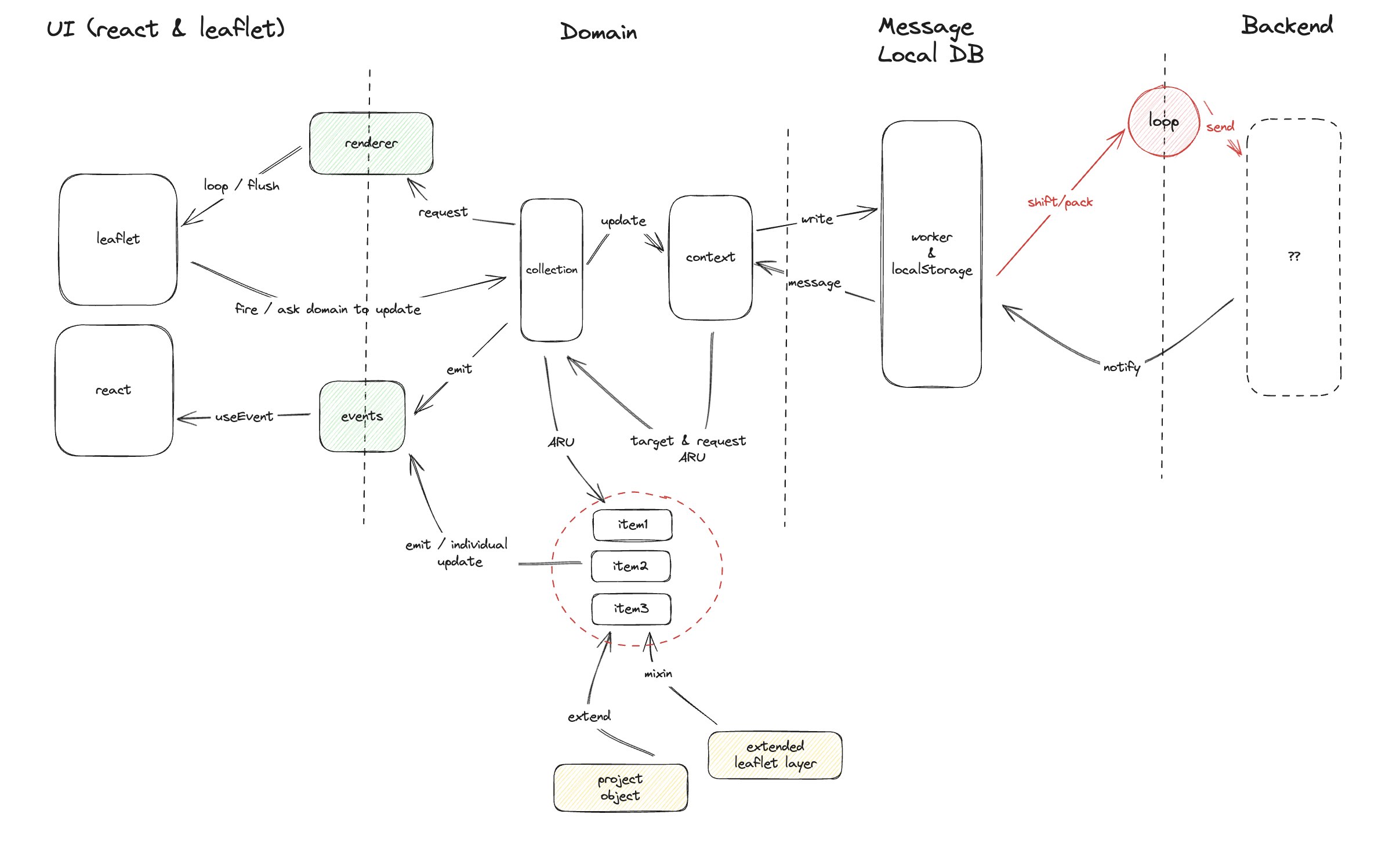

应用结构
以下是三个核心接口：
对象管理 - Collection
对象管理 —— 集合，它的作用在于管理图形或非图形元素，元素的增加、删除、修改都需要通过集合进行，
interface Collection<M = any> extends Iterable<M> {
/**
* 将一个对象加入到数据集，标记为 Added，将在下次提交时远程添加
*/
add(item: M): void
addRange(...items: M[]): void
/**
* 将一个对象加入到数据集，如果是本地数据，则标记为 Added，否则就是 UnChanged
*/
attach(item: M): void
attachRange(...items: M[]): void
/**
* 将对象从数据集移除，并将其标记为 Deleted，将在下次提交时远程删除
*/
remove(item: M): void
removeRange(...items: M[]): void
/**
* 将对象标记为 Modified，将在下次提交时更新对应的远程对象
*/
update(item: M): void
updateRange(...items: M[]): void
has(key: string | M): boolean
find(key: string): M
query(predicate: (item: M) => boolean): M[]
/**
* 创建一个默认的对象，并且将其添加至数据集
*/
create(...args: any[]): M
}
可持久化对象
实现了本接口的对象具备与服务器同步数据的能力，
interface PersistableObject {
/**
* 当前关联的数据上下文
*/
$context: PersistableContext
/**
* 当前关联的批量对象
*/
$batch: Batch
/**
* 当前关联的集合
*/
$set: PersistableCollection
persistableObjectType: PersistableObjectType
persistingId: string
persistingState: PersistableState
/**
* 数据是否正在同步
*/
commiting: boolean
isUpdateRequestFromOtherClient: boolean
isInFromJSONValueFrame: boolean
/**
* 提交当前对象，以期望其与远程系统同步，并且等待远程回复
*/
commit(): void
/**
* 远程给出的应答
*/
receiveCommit(error?: any, payload?: CommitAnswer): void
/**
* 是否只是本地数据
*/
isLocal(): boolean
/**
* 你已经知道该项需要被删除，因此执行 remove 同步该操作
*
* 之所以叫 removeSelf，因为 Leaflet Layer 已经有一个方法名叫 remove
*/
removeSelf(): void
/**
* 你已经知道本地的数据发生了修改，因此执行 update 上传这些修改
*/
updateSelf(): void
/**
* 生成快照
*/
snapshot(): void
}
可持久化对象集合
用于管理可持久化对象，基本逻辑继承“集合”，但同时补充了同步数据的逻辑，
export interface IPersistableCollection<
T extends PersistableObjectExports = PersistableObjectExports,
> {
isUpdateRequestFromOtherClient: boolean
$context: PersistableContext
findFromTrash(key: string): T
find(id: string): T
update(item: T): void
requestToRemove(item: T): void
requestToCreate(args: any): void
requestToModify(item: T, args: any): void
createFromJSON(arg: any): T
createDefault(...args: any[]): T
has(item: T): boolean
add(item: T): void
iter(fn: (m: T) => void): void
getIdentity(): string
updateIndexById(received: any): void
}
状态
可持久化对象的状态，提交存储的时候，会根据这些状态做出不同的行为，
enum PersistableState {
Added = 10,
Deleted = 20,
Detached = 30,
Modified = 40,
Unchanged = 50,
}
技术选型
Leaflet 本是用于构建地图应用的 library，用它来做仓库编辑器似乎不是很妥当。我们之所以选择它，有其历史原因。
我们在开发监控系统的时候，尝试过使用 X6，考虑过 FabricJs，X6 采取 SVG 渲染，极不适合渲染成规模的图形元素，这是做过试验的，大概超过 3000 个点（最简单的图形）渲染就会表现得吃力，在后期的交互上更是不堪。
FabricJs 在海柔的若干历史项目中被采用过，据相关同事反馈，其对于大批量元素的渲染能力也非常有限。
Leaflet 的渲染包含多种：
- 供地图使用的瓦片渲染，其实就是图片
- SVG 渲染
- Canvas 渲染
- DOM 渲染，比如 HTML、图片
我测试过使用 Canvas 去画 10,000 个点，基本是过关的，而且其在后期的交互方面依然非常出色。这其实要归因于 leaflet 内部所做的一项优化，即超出视界的部分，leaflet 会忽略渲染。
另外，leaflet 是当时的部门经理极力推荐的，他说其分层特性可以解决一些渲染时的性能问题。
以上是在我开发监控软件的时候的选择，其实在现在看来，选择 leaflet 这个 library 客观说是比较失败的，原因是：
- 它过于老旧，API 非常不友好
- 许多基本功能需要亲自实现，比如图形的转换
- 模块化做的不好，导致我在扩展它的时候必须非常谨慎
- 因为 10 年前尚未推出 es6，leaflet 内部使用了大量的原型链技巧，使得代码读起来十分费解
- 很多功能是根本实现不了的，或者说实现起来会得不偿失，比如，？？（一时想不起来，但确实碰到了许多此类情况）
对于 leaflet 的使用持续了一年多，使得我摸清了 leaflet 的底层逻辑，对它的 API 了解非常全面，其提供的视窗交互能力也非常不错，基于这些背景，在开始做编辑器的时候，我们认为继续使用 leaflet 作为图形渲染的部分应该是比较保险的，毕竟学习一项新的图形库会非常耗时，坦白讲，我们有些担心在有限的时间内无法完成工作。
当然，后来我们考察了 pixi 这样的库，它是在 webgl 上开发出来的 2D 图形库，其渲染性能和 API 确实比 leaflet 好很多，但其没有分层逻辑（我在图形库项目中自己实现了分层，也就是不同类型的元素可以渲染到各自的 canvas 上），视窗功能需要用户集成第三方插件。
glMatrix 是早年我私自研究 3D 渲染期间使用到的 lib，它提供的各种变换或三维矢量计算函数非常全面，我比较熟悉。在编辑器项目中，我使用它对 leaflet 进行了图形变换功能的扩展，这里参考了 threejs 的相关实现。
React 用于 DOM 渲染，这是公司技术栈的要求。
组件库我们选择了 antd，它提供组件非常全面，口碑佳且生态好，是国内组件库的首选，相信会节省我们大量的时间。
以上就是我们的技术选型过程，没有特别复杂的考虑，大部分都是基于历史原因，以及个人的熟练程度；另外，我本人对使用这些技术实现需求也非常有信心。
实现中遇到的若干问题以及我如何解决
- 对 leaflet 进行功能扩展，使其具备基本的图形变换能力
- 如何做到地图的实时存储及渲染
- 如何实现 undo/redo，考虑到地图是实时存储及渲染
- 大批量图形元素的渲染如何可能，比如：10w 点
- 如何做到多用户同时操作
对 leaflet 进行功能扩展，使其具备基本的图形变换能力
我使用了 glMatrix，并参考了 threejs 的实现，写了一个 Mixin，这个 Mixin 会混淆到 leaflet 的 layer 上，从而使 leaflet 的图形元素具备了变换能力。
如何做到地图的实时存储与渲染
这个比较复杂，首先为什么需要实时渲染？这是整个项目的初期设计导致的，最初的开发人员比较少，因此大量的生成和校验计算会交给后端同事。后端计算之后，会将结果通过 Websocket 推送到前端，前端会调协本地状态，使本地状态与服务端状态保持一致，以及在界面上做出正确的响应。因此，编辑器不光需要关注 UI 对它的变更，还需要关注后端（或者 WS）对其提出的变更请求。
UI 交互会导致本地状态发生变更，这些变更需要不断地推送到后端，后端一方面会存储这些状态，并反馈一个 ok 给前端，从而前端修改元素状态为Unchanged。
要实现这个功能，并非需要特别高深的技术，要做的仅仅是规范数据流通管道，以及设计好原子数据的状态。
如何实现 undo/redo，考虑到地图是实时存储与渲染
这个更加困难，因为数据是实时存储的，因此 undo/redo 不能由前端实现，而是后端的事。前端需要管理一个操作栈，用户点击 undo/redo 的时候，请求后端，让后端做出 undo/redo 的操作，然后将变更推送给前端，前端及时做出响应，这个问题在上一节中讲述过。
大批量图形元素的渲染如何可能，比如：10w 点
这里改写了 leaflet 的图形事件的实现，使得用户可以跨 canvas 交互！可以查看代码。
不同类型的元素会被绘制到不同的 canvas 上，这样渲染 10w 个点是不存在问题的！
如何做到多用户同时操作
现实考量，我们其实并没有实现多用户的协同操作，但是有非常严肃的考虑过。
需求最终确定，一张地图只允许单用户操作，但是其他用户可以实时查看。当前用户需要请求编辑权限，如果获得了权限，其他客户端将会进入只读模式。
只读模式下，我切断了数据提交的通道，并且禁止了全部组件的可编辑性。有些很难控制的，比如画布的元素，如果只读用户移动了它们，数据其实不会提交，同时我们在界面上给出一行文本提示。
我们做到了 99% 的编辑/只读控制。
我从中收获到了什么？
- 定义了一套 mixin 的实现标准
- 明白了 threejs 内部图形变换的实现逻辑
- 对 SVG 有了更多的了解
- 对 leaflet 这样的地图渲染库有了很多了解
- 如何开发一个大型 App
- 做技术预研，要亲自实验，测试其 API 友好度、性能，以及功能是否能满足需求
定义了一套 mixin 的实现标准，见代码
明白了 threejs 内部图形变换的实现逻辑
元素的三项变化——位置，朝向以及大小——并不会影响子元素的此三项属性的值，threejs 内部为每一个元素维护了一个变换矩阵，三项变化影响是这个矩阵，然后将矩阵发送到 webgl，webgl 会帮助计算子元素应该显示在什么位置、如何朝向、以及大小如何。
对 SVG 有了更多的了解
比如，SVG 中的视窗概念、动画，其实外部的 CSS 也可以直接访问 SVG 节点，因此也可以写入样式和动画。
对 leaflet 这样的地图渲染库有了很多了解
明白了地图是怎么渲染出来的，一定程度上了解了 geojson 标准。
如何开发一个大型 App
- 关注点分离，并设计好通讯机制
- 数据流通管道，不要容忍数据被任意修改
在编辑器项目中，Canvas Rendering、DOM Rendering、Domain、Data 都是严格区隔的，同时要做好通讯机制的设计。
开发大型 App，需要从高层设计，把核心概念抽象出来，描述清楚它们之间的关系，定义接口，确定层与层、模块与模块之间如何通讯，设置（最好是强制的）关键的数据流通管道，使开发更加规范，后期开发人员对代码也更有控制力。
